modèle réduit du Trimaran Earthrace Le pack pour la construction du modèle présenté à l'échelle 1/16.7 comprend 5 plans (grands formats). Maquette - longueur: 143.70cm largeur: 49.40cm L'ensemble des plans représente environ 7,80m de papier 1- Vues d'ensemble 2- La coque centrale 3- Les flotteurs 4- Les ailerons 5- Les axes du chantier ( + feuillets des modifications résultants des essais sur l'eau ) ( Ces plans sont disponibles uniquement sur papier )  Sur ces plans ne sont pas indiqués les éléments électriques et électroniques à utiliser. Les pages de mon site donnent à titre indicatif ceux que j'ai mis en oeuvre. Chacun est donc libre de faire à sa guise et suivant ses moyens. Les photos (des plans) présentées sur cette page ne sont pas à l'échelle. |
Plan

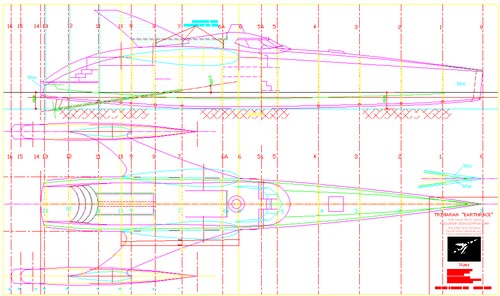

1 Les vues extérieures de la maquette. |
  |
|||
| Plan

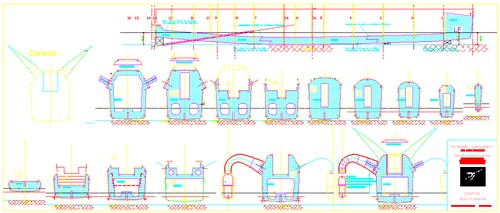

2 La quille et les couples de la coque centrale. Tous les éléments sont représentés à l'échelle. |
  |
||||
| Plan

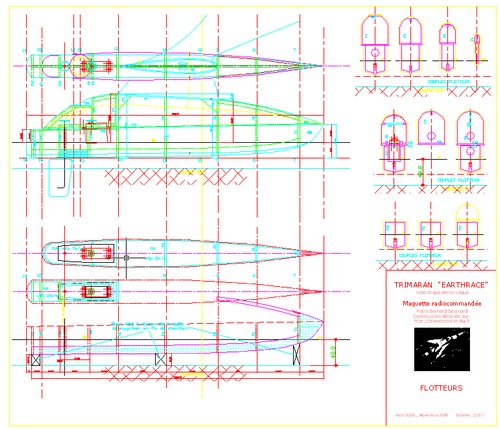

3 Les vues, les détails, la quille et les couples des flotteurs. |
  |
||||
| Plan

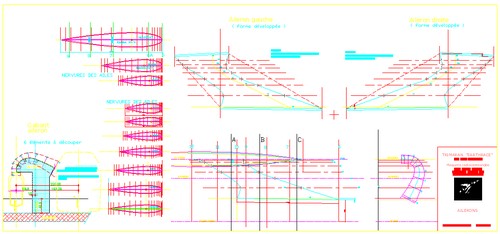

4 Tous les éléments pour la construction des ailerons. |
  |
||||
| Plan

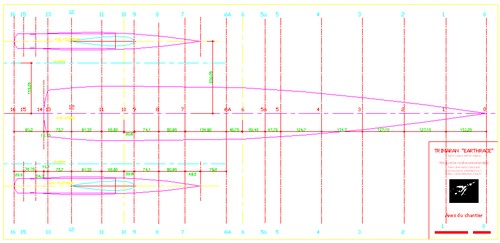

5 Ce plan est dépouillé, mais avec des cotes pour positionner tous les axes du chantier. |
  |
||||
|
|||||
