Modélisme naval:  Classe Footy
Retour

Il s'agit d'un petit voilier de 30cm, plus pour s'amuser que pour
faire des performances.

Les documents et les plans ayant servis à la construction
proviennent de la revue MRB n°517 de décembre 2006.

Une autre source des renseignements est à consulter sur le site
"FOOTY Class R/C Sailboat".

La construction est simple et rapide.
D'une longueur de 30.5cm, il est contrôlé par deux servos.
Il est possible d'y adapter de nombreux modèles de voiles.

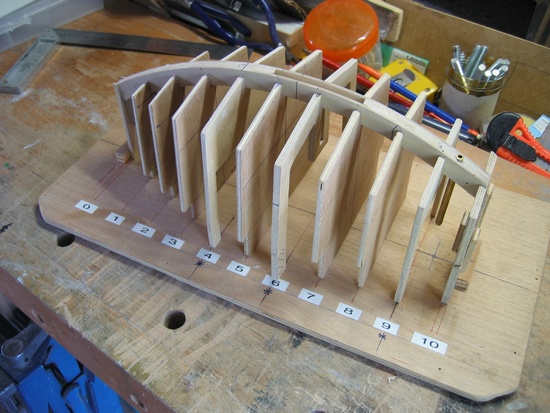

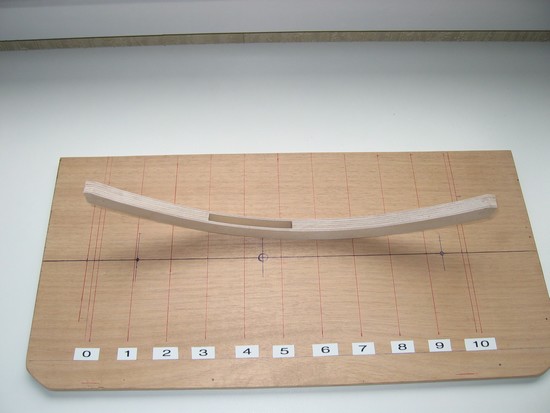

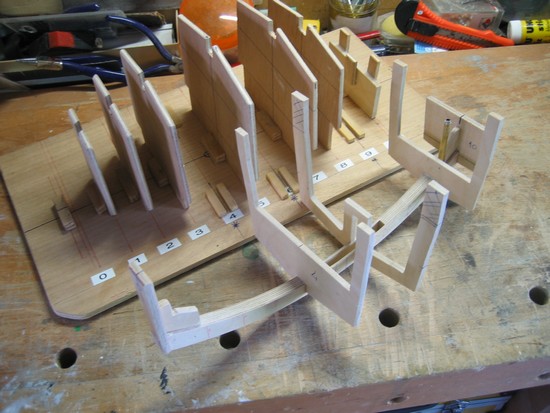

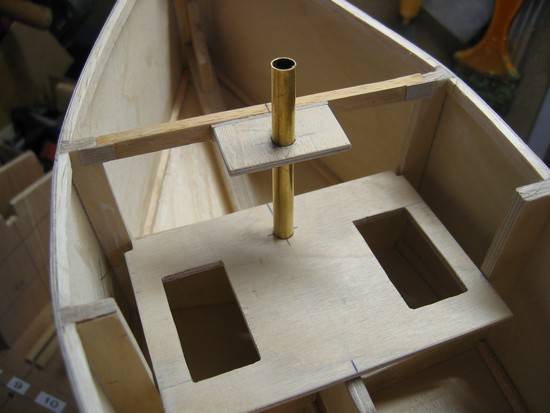

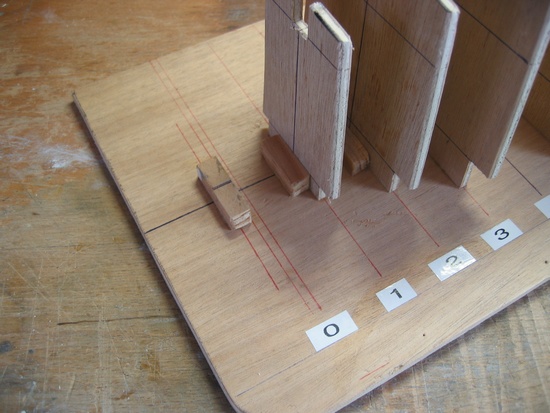

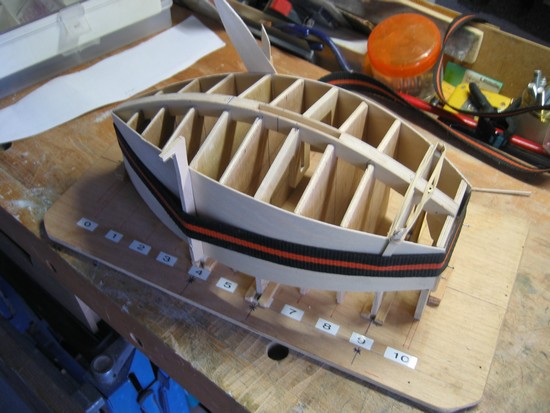

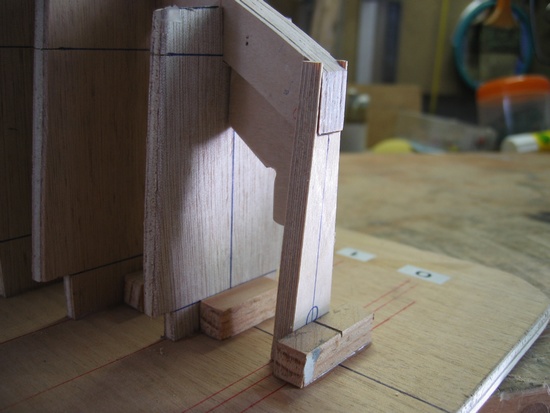

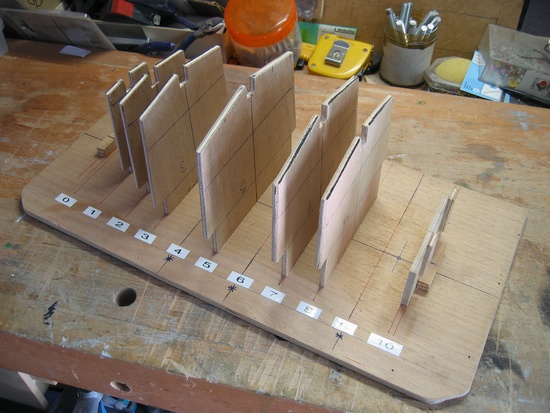

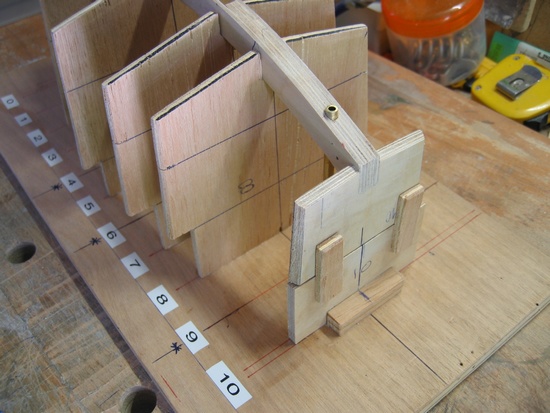

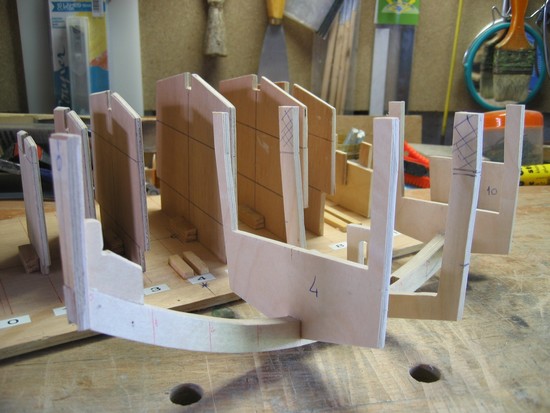

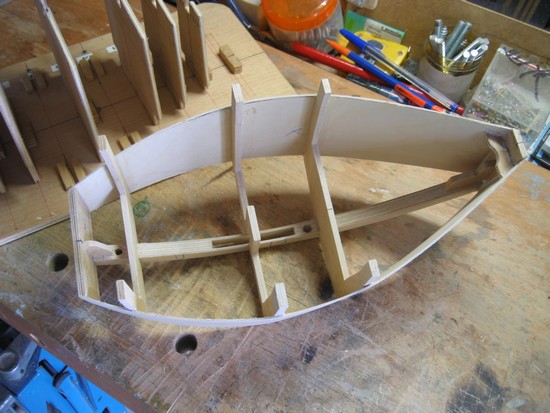

Onze couples sont nécessaires pour donner la forme de la coque. Seuls cinq participent à la structure définitive de celle-ci, les autres sont solidaires du chantier.

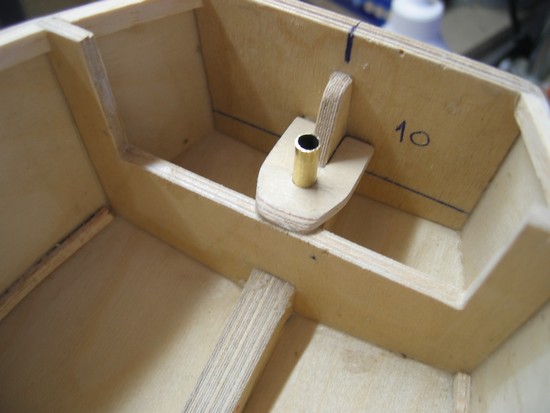

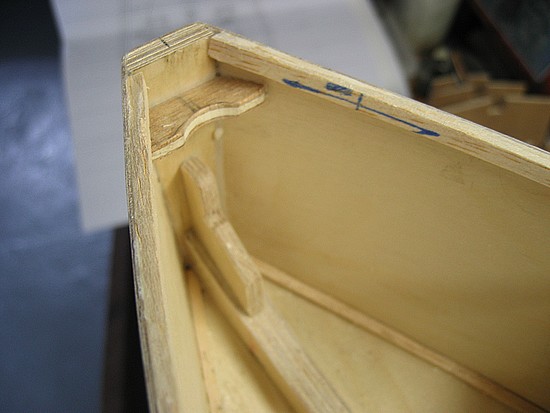

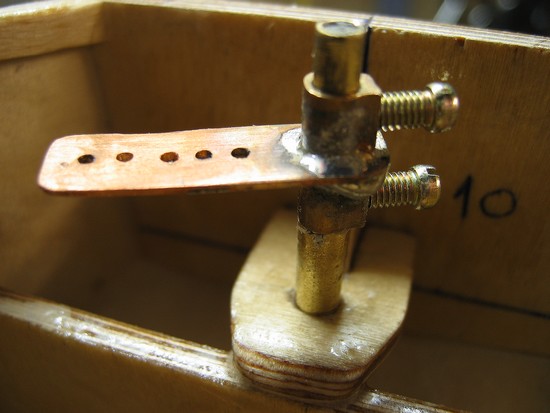

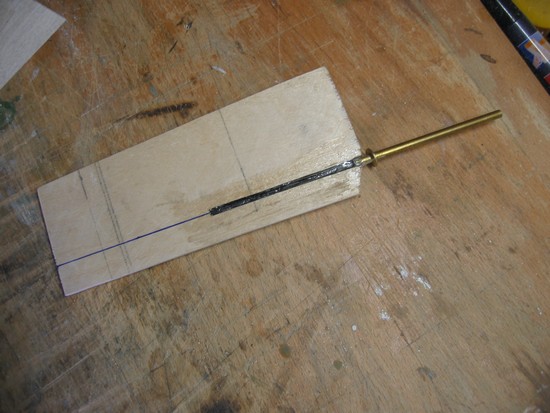

Le gouvernail est largement dimensionné.

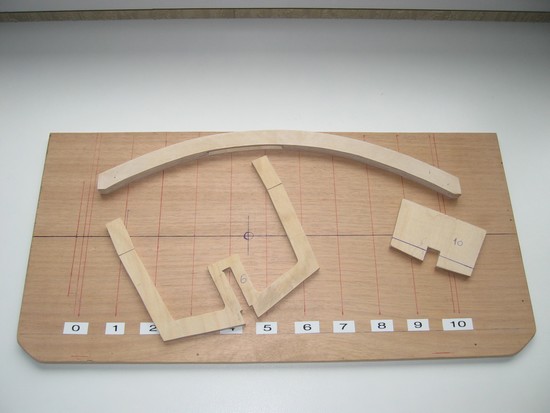

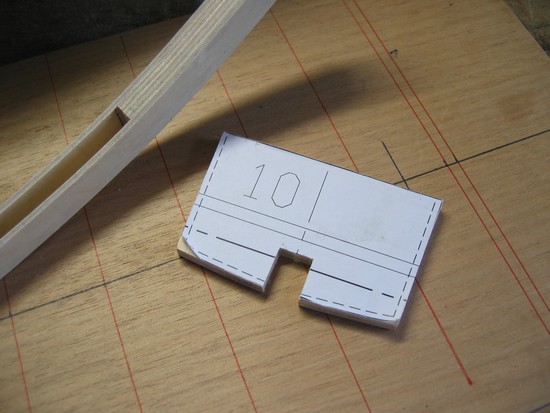

Couples en ctp 5mm.

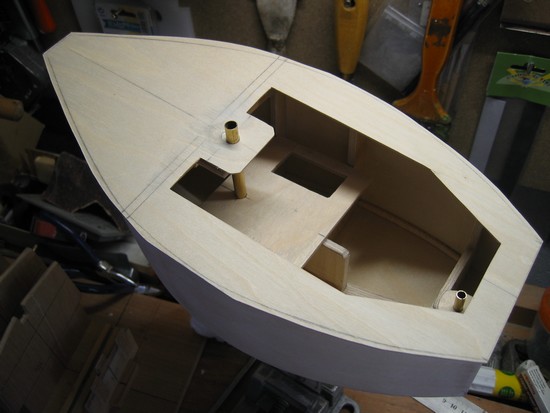

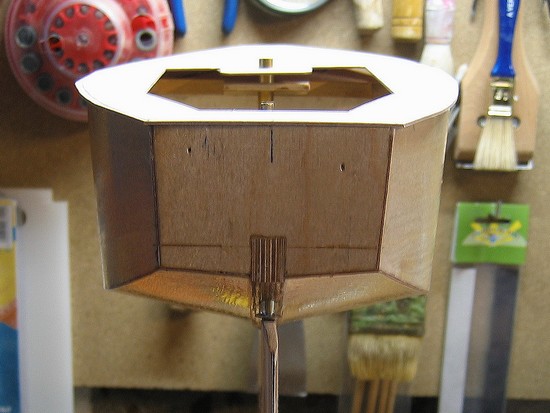

Coque et pont en ctp 20/10.

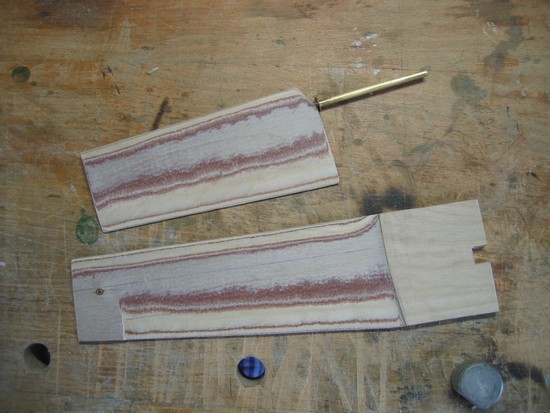

Quille et safran épaisseur totale 6mm (ctp 3x 20/10) mis en forme.

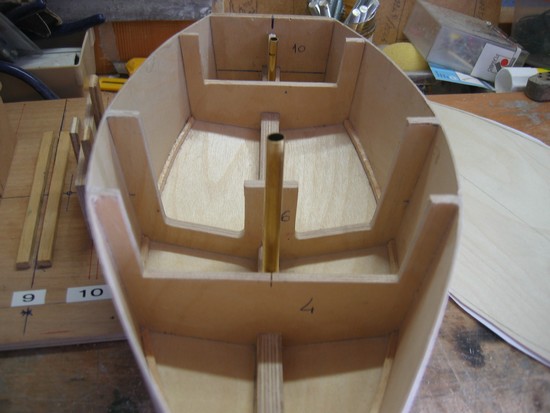

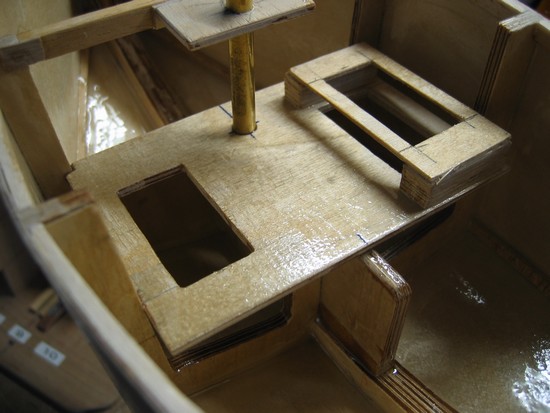

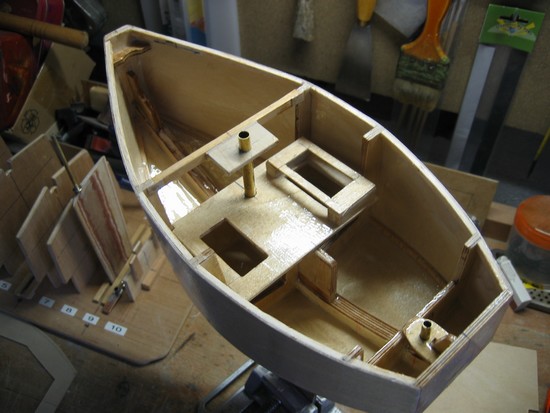

Intérieur de la coque entièrement recouvert de résine.

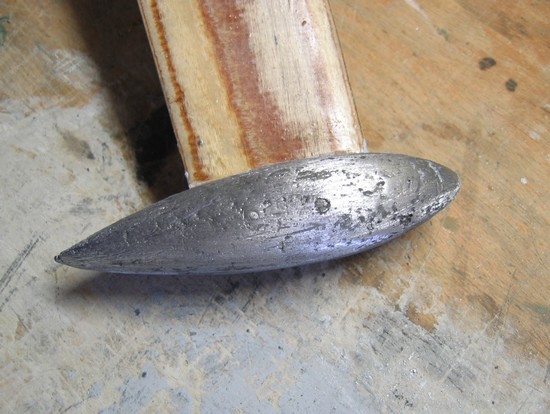

Lest en plomb (en 2 demies formes).

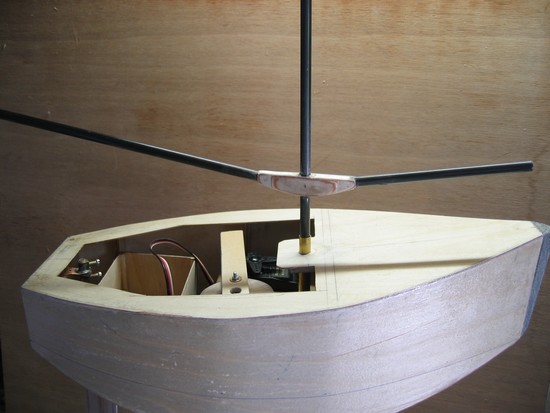

Gréement en joncs de carbonne diamètres 6 et 4mm.

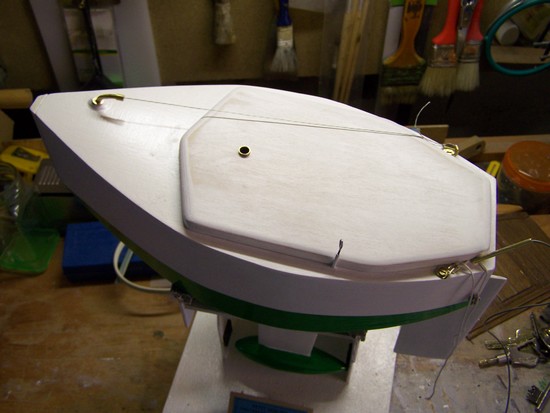

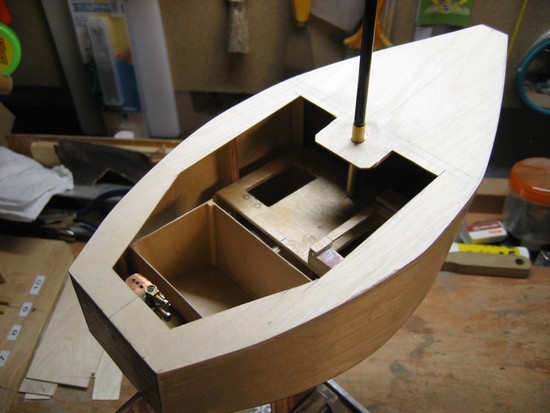

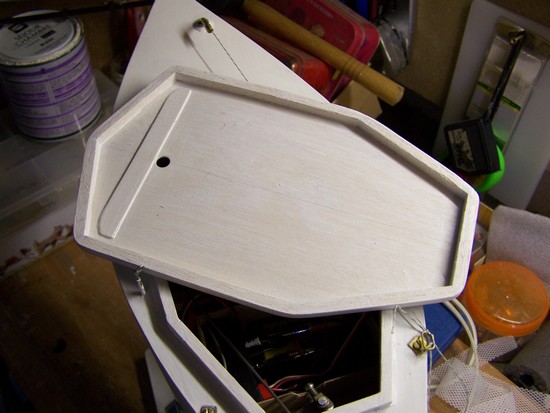

Le capot de fermeture du pont.

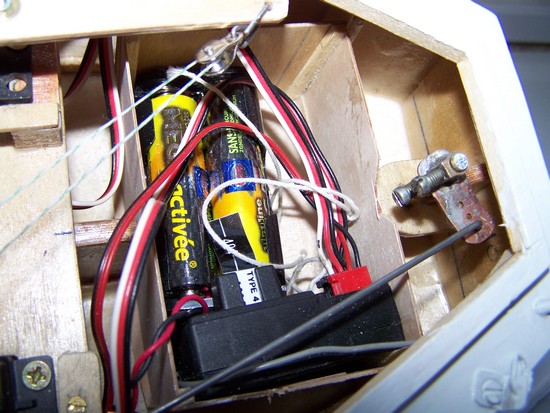

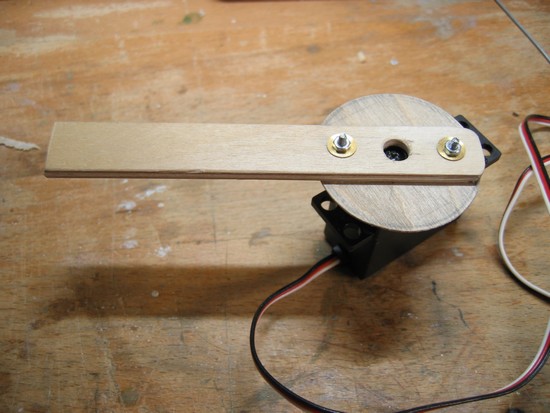

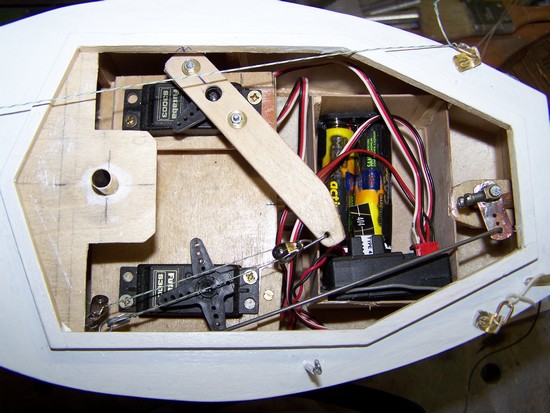

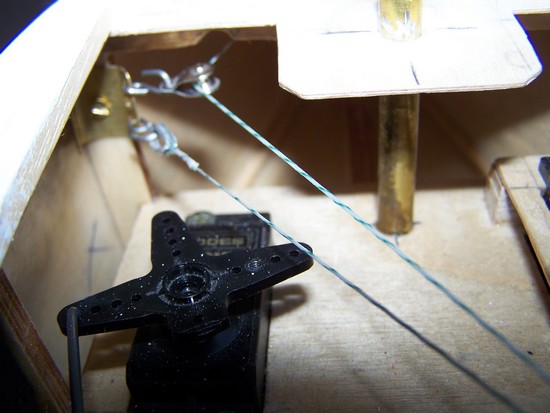

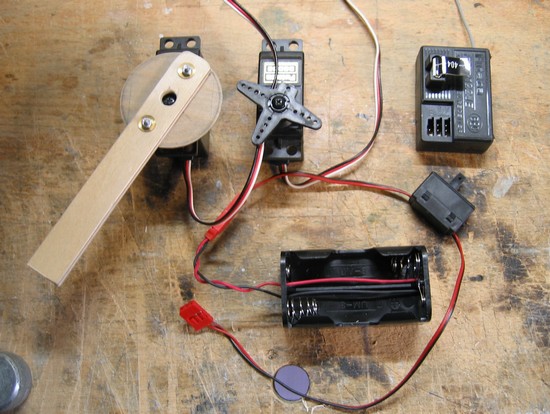

Mise en place de l'électronique.

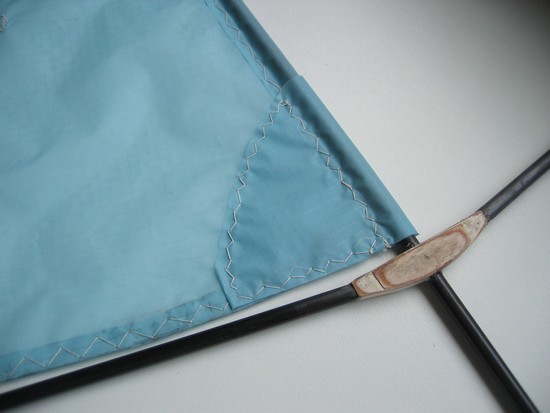

Fabrication des voiles...

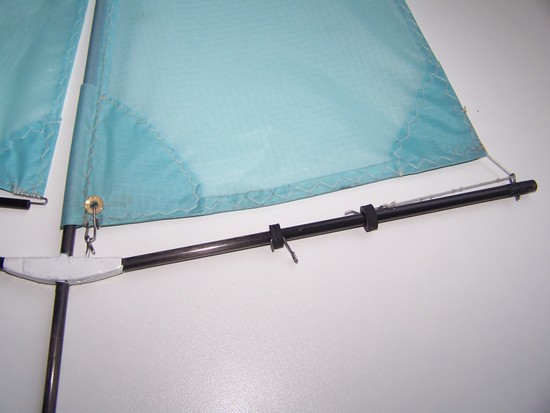

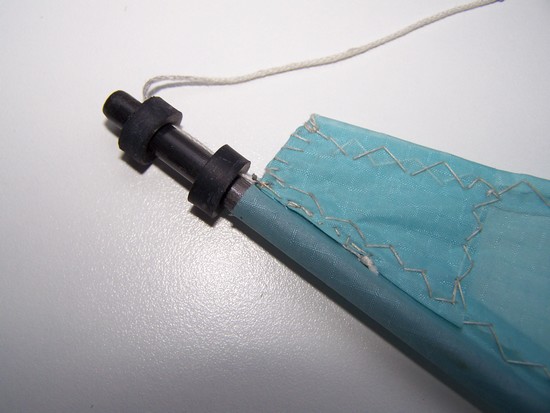

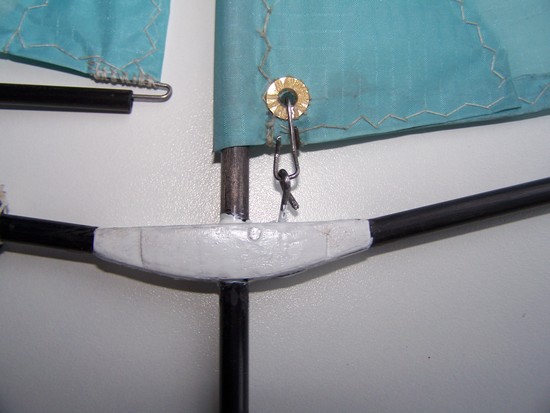

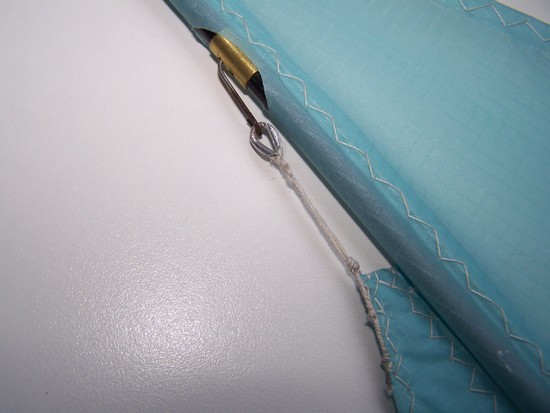

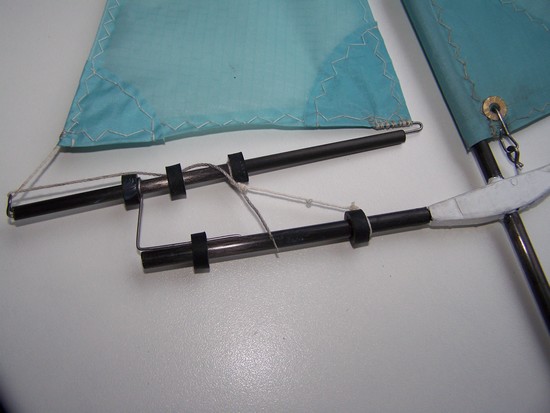

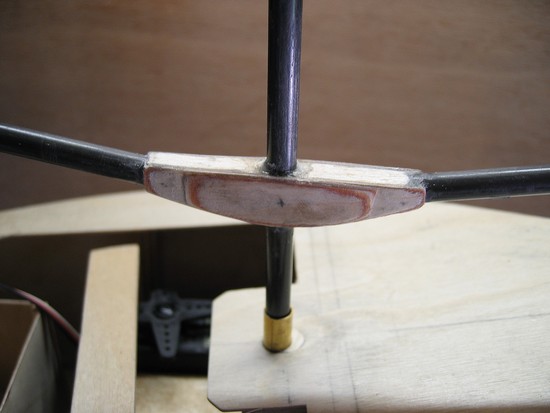

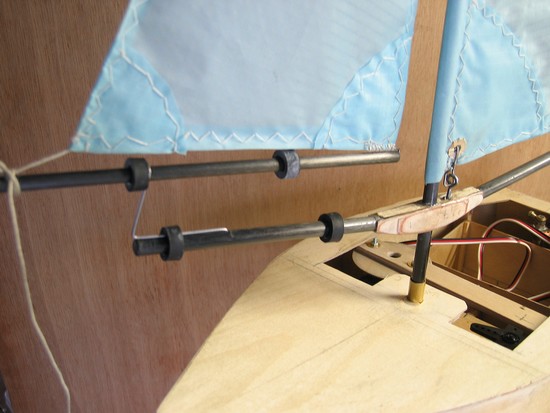

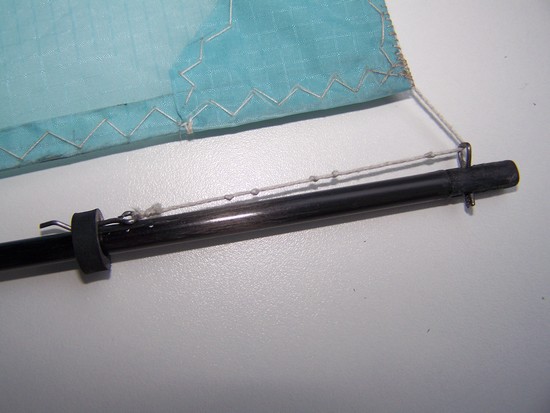

et du gréement (joncs de carbone, corde à piano et joints de plomberie).

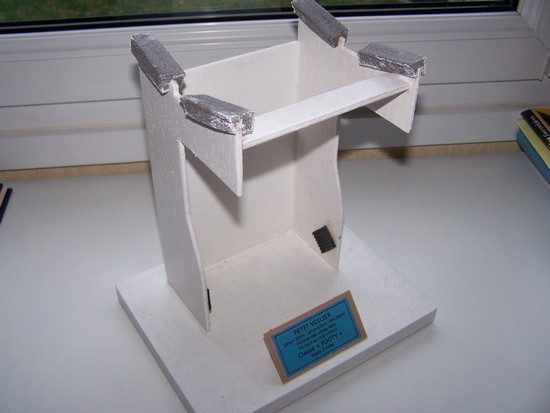

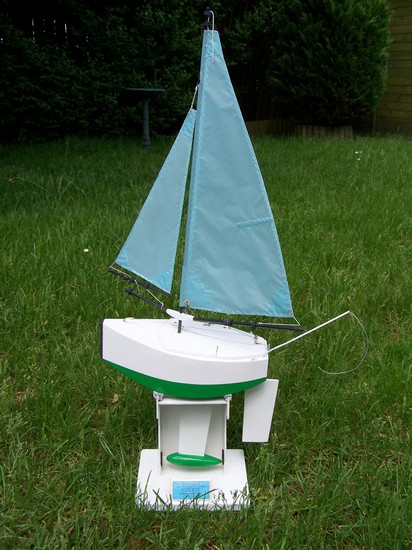

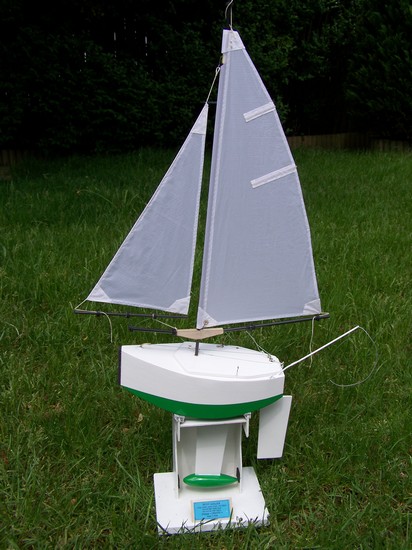

Le support du voilier.
Le tout pour peu d'encombrement.

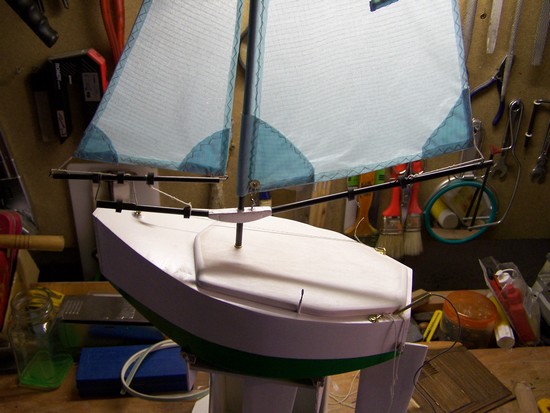

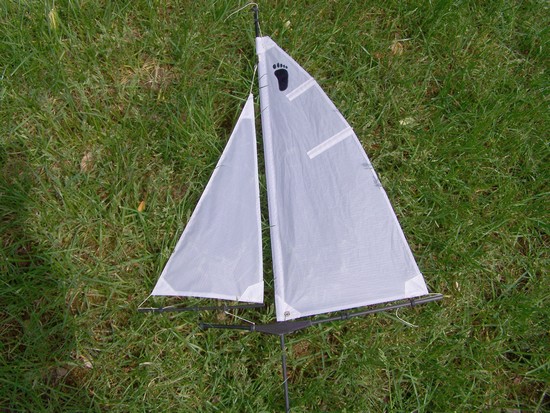

Construction d'un deuxième ensemble de voiles, de taille supérieure au premier.

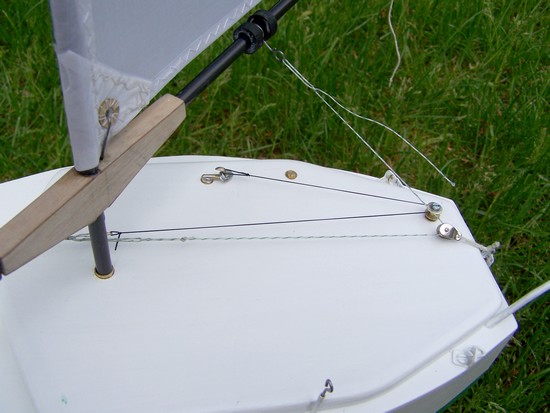

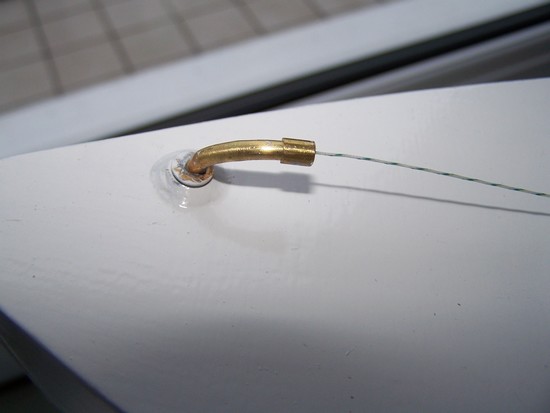

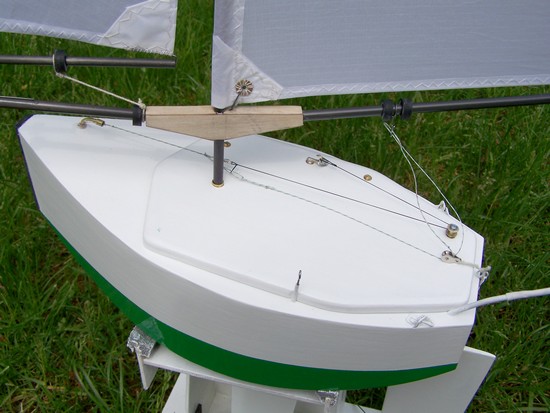

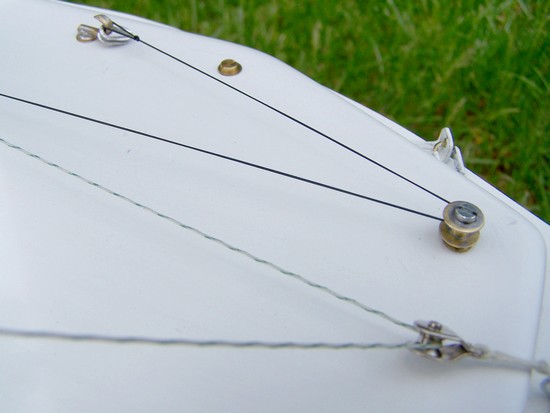

Finition du pont et fixation de l'accastillage.

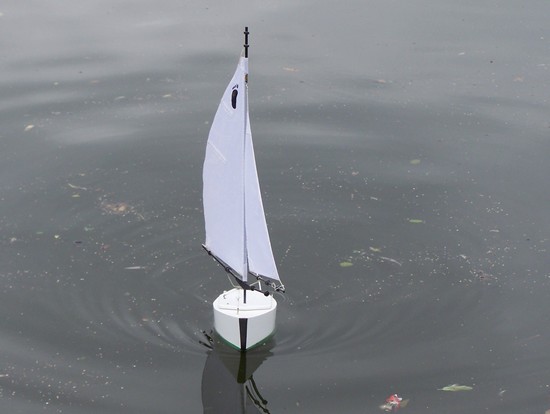

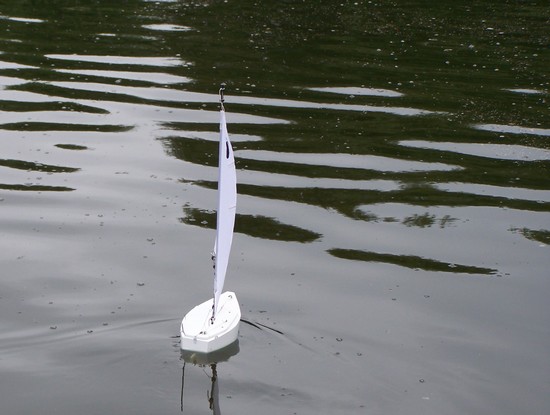

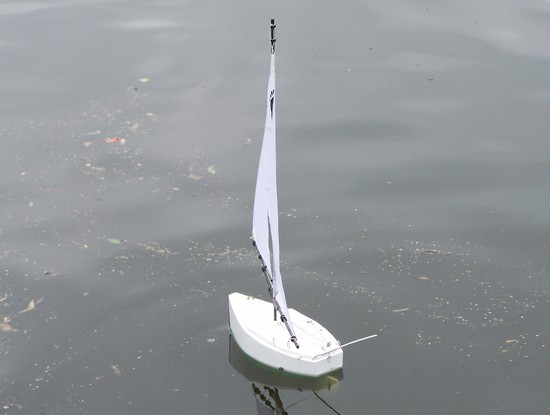

Une dernière couche de peinture, assemblage final, réglages et essais sur un plan d'eau.

Bon vent !!
