Aéro Modélisme:  Pathfinder au 1/10e
Aile volante à propulsion électrique (énergie solaire)

Retour

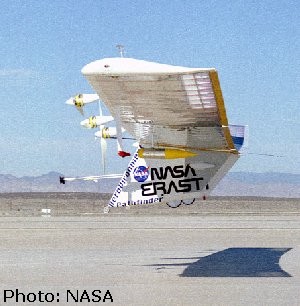

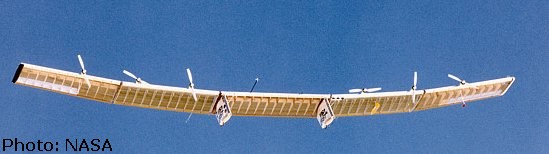

-Pathfinder est une aile volante de 30m d'envergure et de 2.60m de corde. Altitude atteinte 21000m.
D'un poids total de 221kg elle est alimenté par 2800 cellules photovoltaïques d'un rendement maximum de 7200w.
La propulsion est assuré par 6 moteurs électriques.
Les nervures de l'aile sont en polystyrène et fibre de carbone, l'entoilage est en film polyester.


-Pathfinder-plus est une aile similaire de 37m d'envergure.
Propulsion: 8 moteurs électriques.
-Centurion est une aile de 61.80m d'envergure.
Altitude atteinte 24000m.
Propulsion: 14 moteurs électriques.
-Hélios est le dernier prototype de la série.
Altitude atteinte 30000m.


-Le projet consiste en un modèle réduit de Pathfinder au 1/10e.
Envergure: 300cm
Corde: 26cm

Structure:
-nervures en balsa 25/10
-Ctp 4/10 & 10/10
-baguettes...
-longeron...
-revêtement oracover (film  polyester)
-2 servos dans l'aile pour  commander les ailerons.
-accu...mAh...v
-6 moteurs électriques.
-récepteur (3 voies minimum)
-régulateur de tension.
...

Première esquisse.

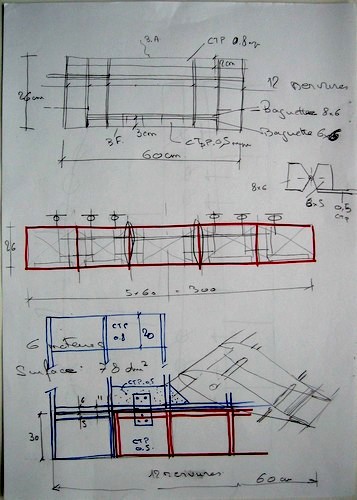

Structure générale.

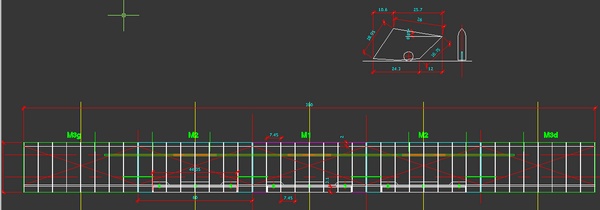

Définition d'un module de 60cm.
Cinq modules sont nécessaires pour une envergure de 300cm.

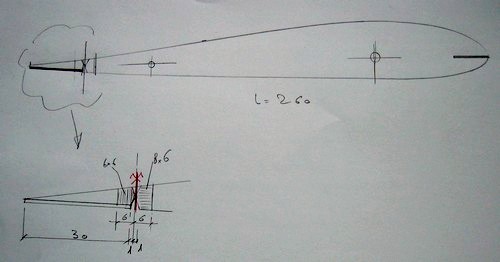

Définition de la nervure de l'aile. (épaisseur 25/10)
La corde est de 26cm.
Articulation de l'aileron.

-Toutes les nervures seront découpées dans une planche de balsa 25/10.
-Le bord d'attaque de l'aile est prélevé dans du ctp de 10/10, ainsi que le bord de fuite.

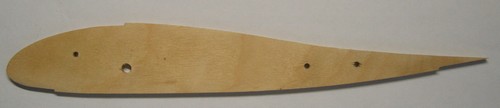

nervure

Projet en attente....
